貨叉裝置是堆垛機存取貨物的執行機構，裝設在載貨臺上。本機構采用二級直線運動叉伸縮貨叉，由上叉、下叉及起導向作用的滾針軸承等組成，以減少巷道的寬度，且使之具有足夠的伸縮行程。

  由于存取貨物是貨叉伸出的距離已經超出本身的長度，所以貨叉為級伸縮裝置，下叉固定在載貨臺本體上，起支撐作用，上面的上叉叉取貨物。

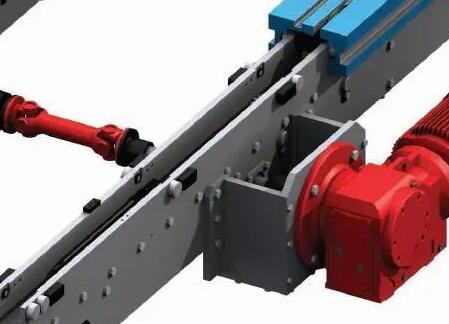

伸縮貨叉

  貨叉的伸縮可以采用齒輪齒條傳動或者鏈輪鏈條傳動，齒輪齒條傳動具有結構簡單，傳動關系清晰等優點。

  貨叉裝置采用二級直線式伸縮貨叉，叉體體積小、剛性大，具有超載保護功能。

  貨叉主要由電動機、聯軸器、減速器、鏈輪鏈條傳動裝置、齒輪齒條傳動裝置、下叉、上叉和滾針軸承等組成。

  貨叉的傳動原理，是電動機通過聯軸器、減速器減速把動力傳遞給減速器軸端的鏈輪，軸端鏈輪通過鏈條把動力傳遞給傳動軸，傳動軸上的鏈輪和減速器軸端的鏈輪一樣大，鏈輪鏈條傳動比為1。安裝在傳動軸軸端的齒輪通過中叉齒條板把動力傳遞個中叉，使中叉以一定得速度相對于下叉運動，而安裝在中叉齒條板上的雙嚙合齒輪以中叉速度與中叉一起運動，雙嚙合齒輪下面與下叉齒條板上的齒條嚙合，上面與下叉齒條板上的額齒條嚙合，下叉齒條板不動，那么上叉齒條板則以二倍中叉的速度向前運動。
